Oznakowanie pionowe dróg — znaki, słupki i folie odblaskowe RA

Sześć grup znaków pionowych

Znaki drogowe pionowe podzielono na sześć grup literowych, których kształt i kolor jednoznacznie sygnalizują charakter komunikatu:

• A — ostrzegawcze — trójkąt równoboczny, żółte tło, czerwona obwódka (np. A-7 ustąp pierwszeństwa)
• B — zakazu — koło z czerwoną obwódką, biały lub niebieski środek (np. B-33 ograniczenie prędkości)
• C — nakazu — koło niebieskie, biały symbol (np. C-2 nakaz jazdy w prawo)
• D — informacyjne — prostokąt niebieski lub zielony (np. D-1 droga z pierwszeństwem)
• E — kierunku i miejscowości — drogowskazy, tablice przeddrogowskazowe
• F — uzupełniające — tabliczki pod znakami (T-1, T-2 itd.)

Każdy znak ma znormalizowany wymiar (mały, średni, duży, wielki) dopasowany do klasy drogi.

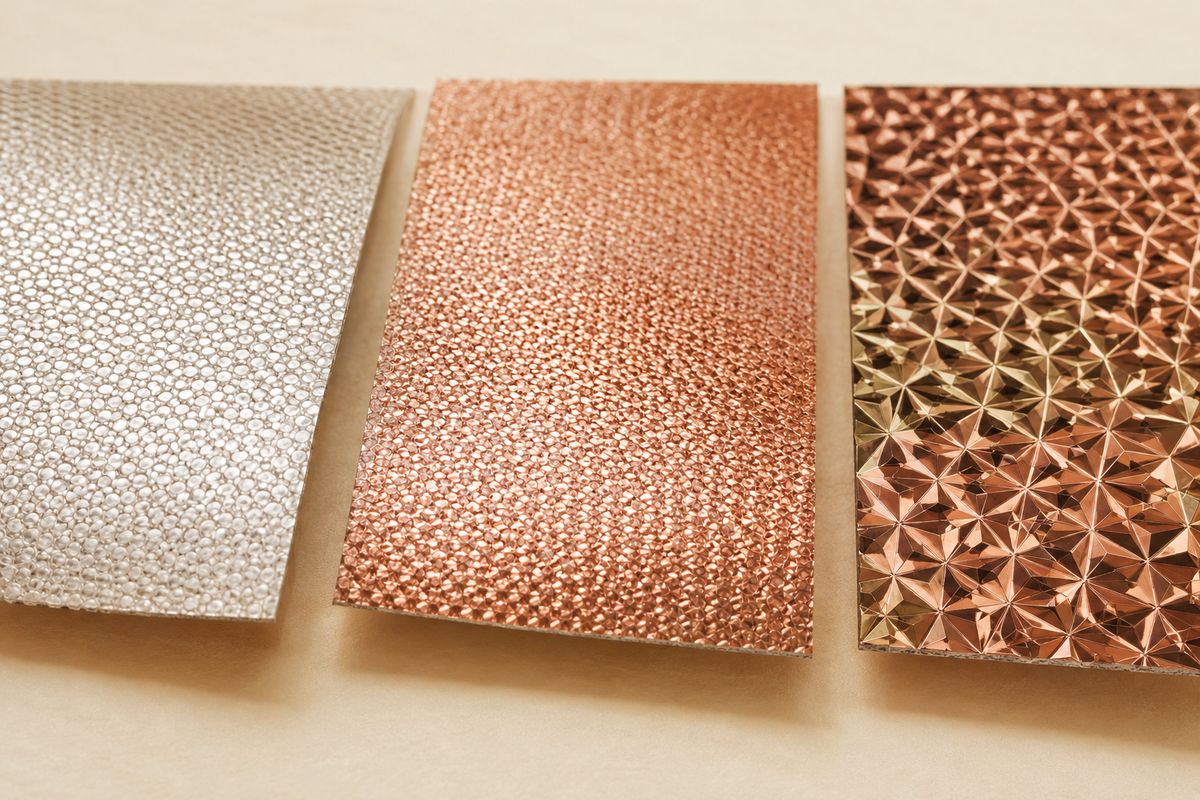

Folie odblaskowe RA1, RA2 i RA3

Lico znaku pokrywa się folią pryzmatyczną lub mikrokulkową w trzech klasach odblaskowości zgodnie z normą EN 12899-1:

• RA1 (typ 1) — folia mikrokulkowa, najtańsza, żywotność 7 lat, drogi lokalne i obszary zabudowane
• RA2 (typ 2) — folia mikrokulkowa wzmocniona, żywotność 10 lat, drogi krajowe poza terenem zabudowanym
• RA3 (typ 3) — folia pryzmatyczna, najwyższa luminancja, żywotność 12 lat, autostrady, drogi ekspresowe, niebezpieczne skrzyżowania

Współczynnik odblasku RA3 jest 2-3 razy wyższy niż RA1 — kluczowe przy reflektorach LED i deszczu.

Słupki montażowe i konstrukcje wsporcze

Znaki montuje się na słupkach lub kratownicach dopasowanych do warunków lokalnych:

• Słupek stalowy ocynkowany — średnica Ø 60 mm, długość 3-3,5 m, najtańszy, podstawa miejska
• Słupek aluminiowy — Ø 60-76 mm, lekki, odporny na korozję, montaż w pasie nadmorskim
• Słupek bezpieczny SP — wyłamywalny przy uderzeniu pojazdu (EN 12767), drogi ekspresowe
• Kratownice i bramownice — tablice E nad jezdnią autostrad

Fundament: posadowienie bezpośrednie w gruncie (głębokość 0,8 m) lub betonowa stopa prefabrykowana 60×60×80 cm.

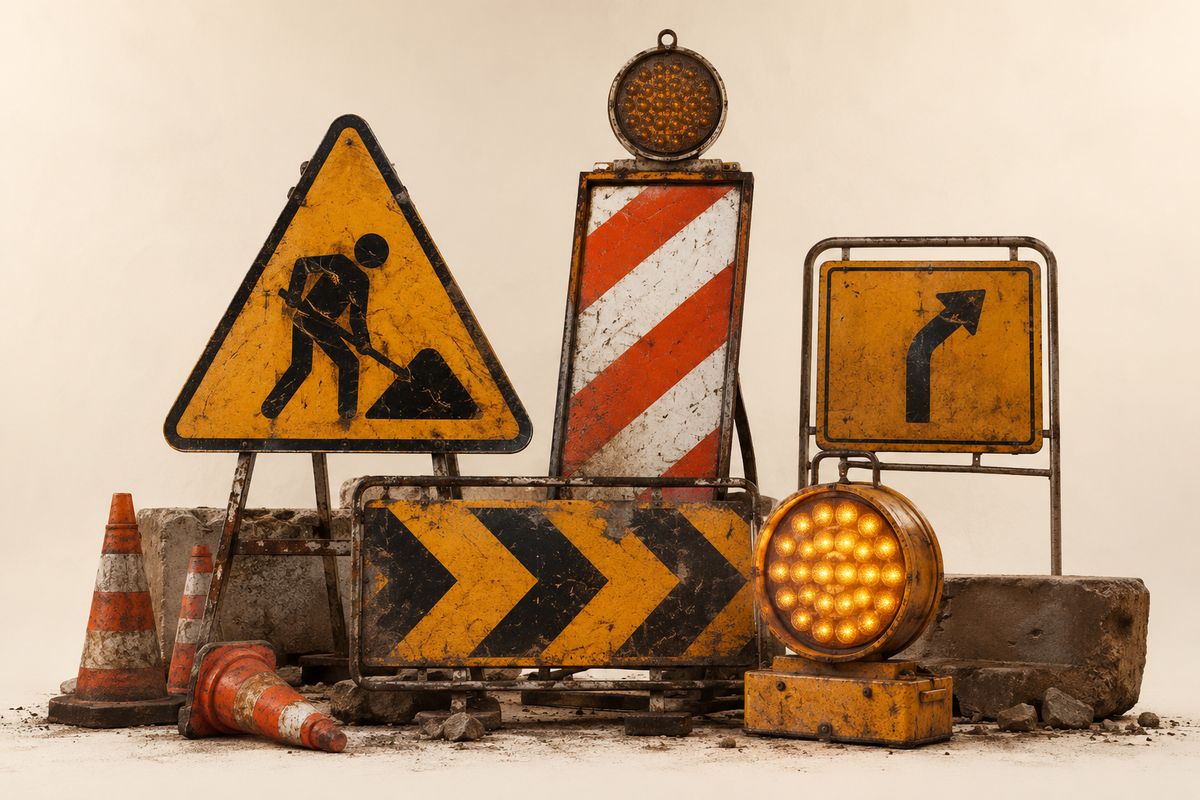

Oznakowanie zastępcze przy robotach drogowych

Przy każdym zajęciu pasa ruchu wymagany jest projekt czasowej organizacji ruchu zatwierdzony przez zarządcę drogi. Standardowe wyposażenie:

• znaki na żółtym tle (A-14 roboty drogowe, B-33 ograniczenie prędkości)
• tablice U-21 kierujące, U-23 zaporowe
• pachołki drogowe Ø 750 mm z folią RA2
• lampy ostrzegawcze pulsacyjne LED zasilane bateryjnie

Znaki muszą być widoczne w dzień i w nocy — folie minimum RA2, a przy ograniczeniach prędkości poniżej 50 km/h zaleca się RA3.

Normy i przepisy

Kluczowe akty prawne dla projektantów i wykonawców:

• Rozporządzenie MI z 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych (Dz.U. 220/2181) — z nowelizacjami z 2008, 2015 i 2019 r.
• PN-EN 12899-1 — stałe pionowe znaki drogowe, wymagania konstrukcyjne
• PN-EN 12767 — bierne bezpieczeństwo konstrukcji wsporczych
• Załącznik nr 1-4 do Rozporządzenia — szczegółowe wymiary, kolorystyka, czcionka Drogowskaz

Od 2022 r. obowiązuje także rozporządzenie o czcionce Drogowskaz 2 dla nowych instalacji na drogach krajowych.

Najczęściej zadawane pytania

Czym różni się folia RA1 od RA3?

RA1 to folia mikrokulkowa typ 1 o żywotności 7 lat, stosowana na drogach lokalnych. RA3 to folia pryzmatyczna typ 3 o żywotności 12 lat i 2-3 razy wyższym współczynniku odblasku — obowiązkowa na autostradach, drogach ekspresowych i w niebezpiecznych punktach drogowych.

Jakie znaki obowiązują przy robotach drogowych?

Znaki na żółtym tle z grupy A (ostrzegawcze, głównie A-14) i B (zakazu prędkości B-33), uzupełnione tablicami U-21 kierującymi, U-23 zaporowymi, pachołkami i lampami pulsacyjnymi LED. Wymagana folia minimum RA2 oraz zatwierdzony projekt czasowej organizacji ruchu.
